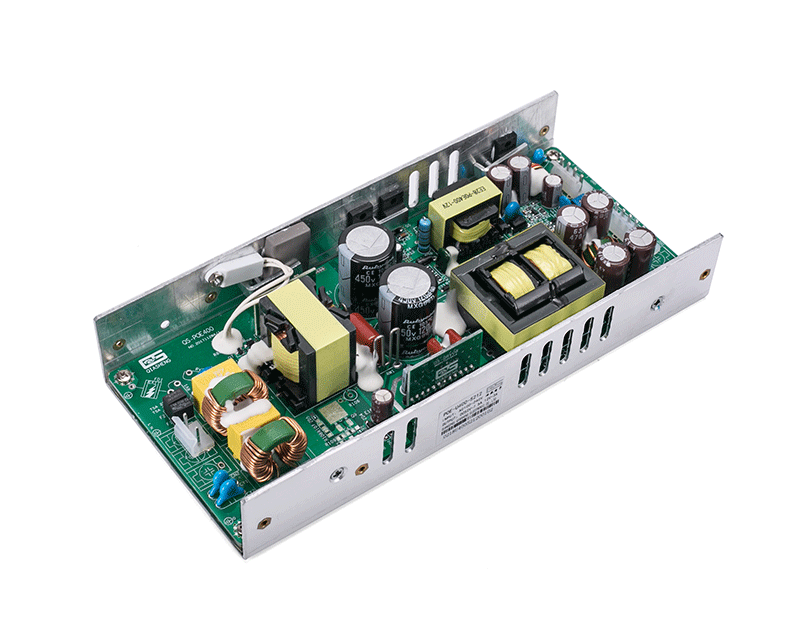

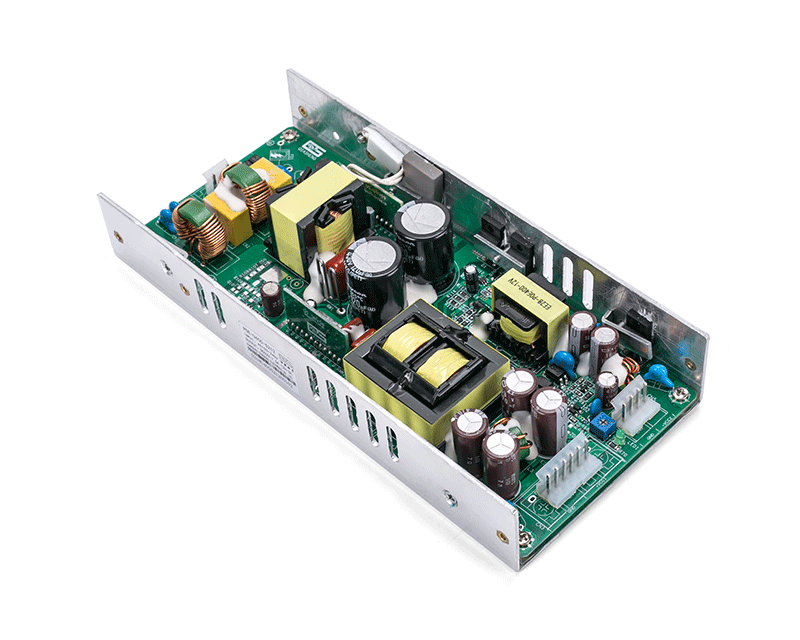

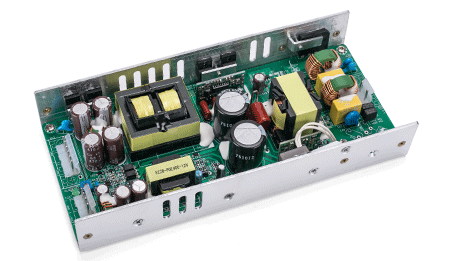

產品名稱：POE-U400-5212電源
-
電壓：
-
產品規格：
-
可否定制：
 | 特點： █ 交流90-264VAC全電壓輸入 █ 帶主動PFC功能，PF≥0.98 █ 具備輸出短路、過流、過壓、過溫保護；輸入欠壓保護 █ 高效率、長壽命 █ 100%滿負載老化 |
產品型號 | POE-U400-5205 | POE-U400-5212 | |||
輸出 | 直流電壓 | 52V | 5V | 52V | 12V |
額定電流 | 7.3A | 5A | 7.3A | 3A | |
電流范圍 | 0-7.3A | 0-5A | 0-7.3A | 0-3A | |
紋波與噪聲（最大） | 350mVp-p | 80mVp-p | 350mVp-p | 100mVp-p | |
電壓可調范圍 | 49-55V | 不可調 | 49-55V | 不可調 | |
電壓精度 | ±2% | ±3% | ±2% | ±5% | |
額定功率 | 400W | 400W | |||
啟動時間 | ≤3S（230Vac輸入，滿載） | ||||
保持時間 | ≥15mS（115~230Vac輸入，滿載） | ||||
輸入 | 電壓范圍 | 90-264Vac | |||
額定電壓范圍 | 100-240Vac | ||||
頻率范圍 | 47~63Hz | ||||
輸入電流（最大值） | 6A | ||||
效率（典型值） | 85% | 87% | |||
保護功能 | 輸入欠壓保護 | 70-80Vac輸入電壓低于欠壓保護點時，電源關閉輸出 | |||
過壓保護 | 當輸出電壓高于60V時，電源將停止工作 | ||||
過溫度保護 | 過溫保護器按裝在功率管附近的外殼上；當異常情況導致整流管或功率器件溫度過高（如環境溫度大于約70℃時），溫控器動作并關閉電源輸出，溫度恢復正常后可自動恢復。溫控器動作溫度95℃±10℃ | ||||
過流保護 | 額定輸出電流的110-180%門閂（Latch）保護，負載正常后需斷電1-10秒才能恢復正常；5V是打嗝保護 | ||||
輸出短路保護 | 可長期短路，移除短路后需斷電1-10秒才能恢復正常；5V是打嗝保護 | ||||
使用環境 | 工作溫度 | -10~+55℃ | |||
工作濕度 | 20%~90%RH，無冷凝 | ||||
儲存溫度及濕度 | -40~+85℃，10%~90%RH 1 | ||||
抗震性能 | 10~500Hz 2G 10分鐘/周期，各軸60分鐘 | ||||
安全特性 | 參考安全標準 | GB4943/EN60950 EN55022(CISPR22) CLASS B | |||
抗電強度 | 輸入對輸出：3KV/10mA | ||||
泄漏電流 | 輸入對地≤3.5mA；輸入對輸出≤0.25mA； | ||||
絕緣電阻 | ＞10M Ohm@500VDC | ||||
其它 | 尺寸（長×寬×高） | 220×100×38mm | |||
重量 | 780g/pcs | ||||
散熱方式 | 風冷冷動，風量：13CFM（在自然冷卻條件下輸出功率不小于300W）；風道方向：風從電源的輸出端流向電源的輸入端。 | ||||
備注 | 1、如未特別說明，所有規格參數均在輸入230VAC、額定負載、25℃ 70%RH環境溫度下進行量測。 2、輸出紋波和噪聲是在20M示波器帶寬和輸出端并0.1uF和47uF電容的條件下的測量值。 3、電源將作為一個部件裝在終端設備上，最終的設備仍需滿足EMC條件。 | ||||
結構尺寸：
█ 輸出可選用3.96針座或輸出排線/線長度可定制。
針座 | 位號 | 輸入 | 線材 | 位號 | 輸出標志與規格 | 線材規格 | |
CN1 | 1 | L | 4P線材 | 1~2 | GND 黑色線 | VH3.96-4P UL1007 18#單頭插件 | |
2 | 空 | 3~4 | +54V 紅色線 | ||||
3 | N | 6P線材 | 1~2 | GND 黑色線 | VH3.96-6P UL1007 18#單頭插件，3、4為空腳 | ||
5~6 | +5V 紅色線 |
降額曲線圖：
|
